InBatch

Anotace

Softwarový systém Wonderware InBatch je flexibilní řešení pro automatizaci řízení a správy vsádkově orientovaných výrobních procesů. Od vytváření receptur, přes plánování a vykonávání vsádek, detailní automatický elektronický záznam skutečného průběhu výroby (v souladu s požadavky FDA 21 CFR Part 11) až po poskytování informací typu MES všem zainteresovaným pracovníkům podniku na všech úrovních řízení.

InBatch Premier je zaměřen na oblast výroby s nejvyššími požadavky na flexibilitu výrobního procesu, ve kterém se sortiment výrobků liší nejen ve složení ingrediencí ve výrobním vzorci (formuli), ale také v posloupnosti výrobních operací (výrobní proceduře).

To je charakteristické zejména pro výrobní procesy vyžadující velký stupeň volnosti ve výrobě ve smyslu použití různých (adekvátních) výrobních zařízení pro výrobu stejného produktu (tzv. dynamickou alokaci), procesy s častým zaváděním nových receptur či technologie podléhající schválení (validaci) dle požadavků specifikace FDA.

Komplexní systém InBatch umožňuje, v souladu se standardem ISA (International Society of Automation) S88.01, snadno a rychle vytvářet receptury a simulovat jejich provádění na modelu procesu - a to vše před tím, než je napsána jediná řádka programu pro řídící systém (typicky PLC)!

Významným způsobem redukuje nároky na zákaznický kód v řídicím systému (o 40-60% v porovnání s „klasickým“ programováním PLC) a poskytuje konfigurační prostředí pro vytváření procesního (řídicího a informačního) modelu, který umožňuje využívat výrobní zařízení v souladu s požadavky výrobní receptury.

Srdcem řešení je jádro systému InBatch vykonávající recepturu až na úroveň jednotlivých fází (řízení elementární funkčnosti výrobního zařízení, např. ohřevu), přidělování/uvolňování výrobních zařízení a automatické ukládání detailní výrobní historie vsádek včetně záznamu použitých výrobních zařízení (výrobních jednotek i přenosových cest), vstupních surovin a jejich dodavatelů, činnosti obsluhy a jejích komentářích, prohlížení připojených dokumentů, hodnotách důležitých procesních fyzikálních veličin apod.

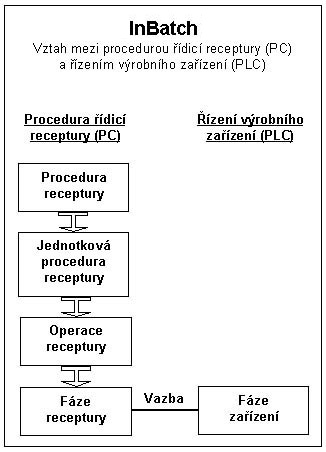

Určení systému InBatch je dobře charakterizováno i vztahem mezi procedurou řídicí receptury a vlastním řízením výrobního zařízení, jinými slovy v “rozdělení kompetencí” mezi softwarovým vsádkovým systémem provozovaným na PC a řídicím systémem PLC, jak je znázorněno na následujícím diagramu dle normy ISA S88:

InBatch je založen na architektuře typu klient/server umožňující návrh řešení “na míru“ pro každého uživatele a snadnou integraci s ostatními softwarovými produkty firmy Wonderware. Lze provozovat malé/pilotní projekty, kde je veškerá činnost vsádkového systému soustředěna na jediném PC, až po rozsáhlé aplikace s dvojicí redundantních InBatch Serverů a množstvím klientských aplikací na různých uzlech lokální sítě i sítě Internet.

Ilustrativním příkladem komplexního nasazení více softwarových produktů od firmy Wonderware v České republice je jejich aplikace při výrobě kosmetiky v podniku Unilever ČR.
